信息來源于：互聯網 發布于：2021-05-17
東莞cnc加工廠認為鈦合金是以鈦為基加入其他元素組成的合金。鈦有兩種同質異晶體：882℃以下為密排六方結構α鈦，882℃以上為體心立方的β鈦。合金元素根據它們對相變溫度的影響可分為三類：
①穩定α相、提高相轉變溫度的元素為α穩定元素,有鋁、碳、氧和氮等。其中鋁是鈦合金主要合金元素，它對提高合金的常溫和高溫強度、降低比重、增加彈性模量有明顯效果。
②穩定β相、降低相變溫度的元素為β穩定元素，又可分同晶型和共析型二種。前者有鉬、鈮、釩等；后者有鉻、錳、銅、鐵、硅等。
③對相變溫度影響不大的元素為中性元素，有鋯、錫等。氧、氮、碳和氫是鈦合金的主要雜質。氧和氮在α相中有較大的溶解度,對鈦合金有顯著強化效果,但卻使塑性下降。通常規定鈦中氧和氮的含量分別在0.15～0.2％和0.04～0.05％以下。氫在α相中溶解度很小,鈦合金中溶解過多的氫會產生氫化物，使合金變脆。通常鈦合金中氫含量控制在 0.015％以下。氫在鈦中的溶解是可逆的，可以用真空退火除去。
鈦合金的切削

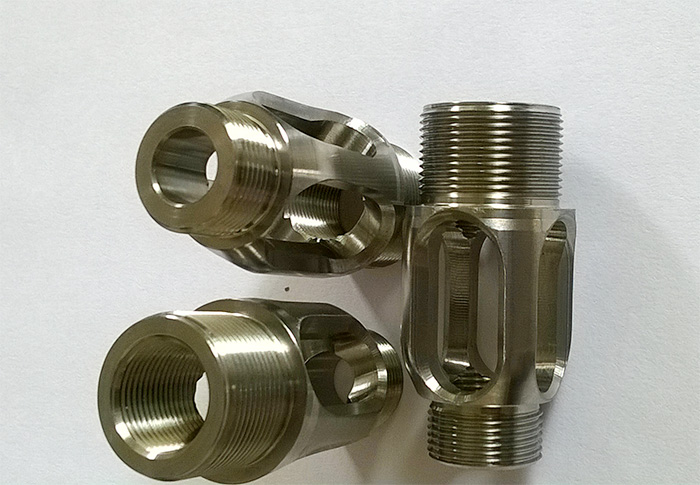

東莞cnc加工廠切削特點：鈦合金的硬度大于HB350時切削加工特別困難，小于HB300時則容易出現粘刀現象，也難于切削。但鈦合金的硬度只是難于切削加工的一個方面，關鍵在于鈦合金本身化學、物理、力學性能間的綜合對其切削加工性的影響。鈦合金有如下切削特點：
(1)變形系數小：這是鈦合金切削加工的顯著特點，變形系數小于或接近于1。切屑在前刀面上滑動摩擦的路程大大增大，加速刀具磨損。
(2)切削溫度高：由于鈦合金的導熱系數很小(只相當于45號鋼的1/5～1/7)，切屑與前刀面的接觸長度極短，切削時產生的熱不易傳出，集中在切削區和切削刃附近的較小范圍內，切削溫度很高。在相同的切削條件下，切削溫度可比切削45號鋼時高出一倍以上。
(3)單位面積上的切削力大：主切削力比切鋼時約小20％，由于切屑與前刀面的接觸長度極短，單位接觸面積上的切削力大大增加，容易造成崩刃。同時，由于鈦合金的彈性模量小，機械加工時在徑向力作用下容易產生彎曲變形，引起振動，加大刀具磨損并影響零件的精度。因此，要求工藝系統應具有較好的剛性。
(4)冷硬現象嚴重：由于鈦的化學活性大，在高的切削溫度下，很容易吸收空氣中的氧和氮形成硬而脆的外皮；同時切削過程中的塑性變形也會造成表面硬化。冷硬現象不僅會降低零件的疲勞強度，而且能加劇刀具磨損，是切削鈦合金時的一個很重要特點。
(5)刀具易磨損：毛坯經過沖壓、鍛造、熱軋等方法加工后，形成硬而脆的不均勻外皮，極易造成崩刃現象，使得切除硬皮成為鈦合金加工中最困難的工序。另外，由于鈦合金對刀具材料的化學親和性強，在切削溫度高和單位面積上切削力大的條件下，刀具很容易產生粘結磨損。機械加工車削鈦合金時，有時前刀面的磨損甚至比后刀面更為嚴重；進給量f<0.1 mm/r時，磨損主要發生在后刀面上；當f>0.2 mm/r時，前刀面將出現磨損；用硬質合金刀具精車和半精車時，后刀面的磨損以VBmax<0.4 mm較合適。
